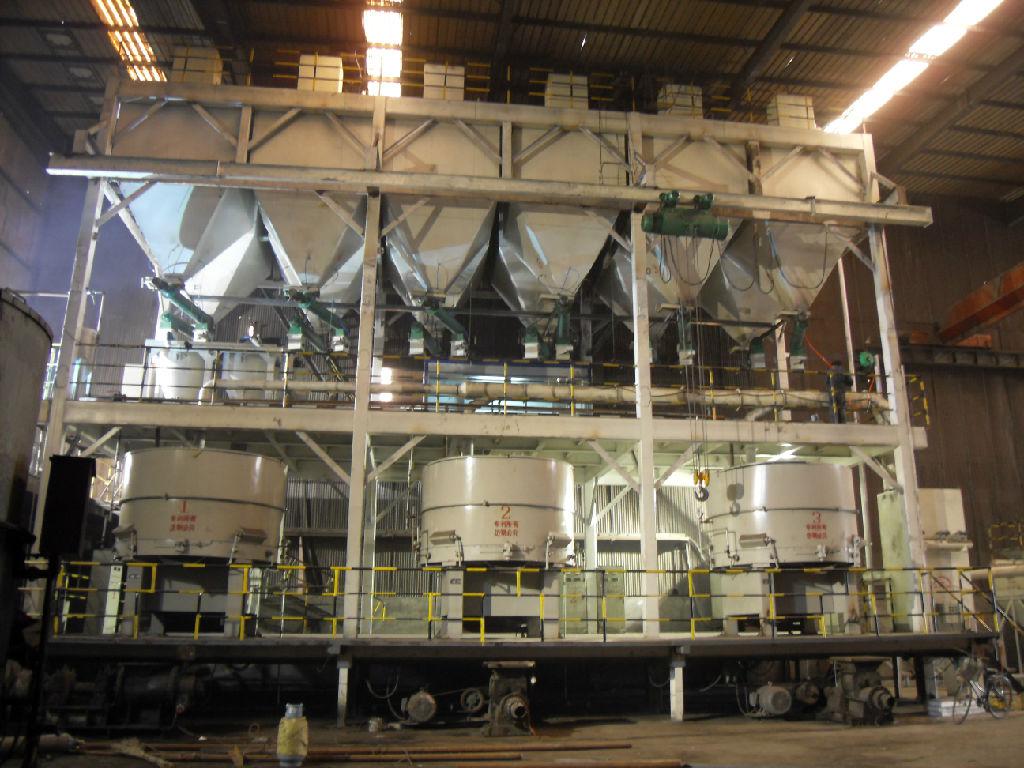

全自动配料系统生产线

生产线设备组成及主要功能、性能特点

（1）升降机1套（用户自备）

  在地平面由人工将物料推进升降机， 将原料运输到投料层。

（2）预混系统1套

  预混物料混合系统所采用的螺带式混合机为0.5m³，卧式螺带式搅拌机组成：包括电机减速机、混合机进料口、混合机筒体、螺带搅拌机构、卸料机构、混合机出料口、不锈钢结构等必需配件。

1．物料投入混合机，总控系统自动控制混合、卸料、开关料门动作，混合时间、卸料时间的长短均可数字设定，确保混合均匀。

2．混合机全容积0.5m³，按物料容重0.7t / m³计，每次混合料300Kg。

3. 螺带搅拌机构，设计独特，物料左右上下三维复合运动，可快速搅拌均匀。

⑴ 特別适用于有粘性物料的混合，通过强制剪切，将易吸附、结团的物料搓开；

⑵ 混合均匀度高，可使配比大的物料均匀混合；

⑶ 混合速度快、效率高、装载系数大。

4. 混合机筒体刚性好，通过减震装置直接安装于一楼。

5. 卸料机构设计为气动开、关料门，除在筒底有极少存料外，可卸料干净。

6. 混合机出料口通过出料接口与料仓进料口软连接，为防潮封闭设计。

7．独立电控，调试时手动控制混合启动、放料门打开、混合停止、关闭料门的各个动作。

8．所有接触物料部分均为304不锈钢

（3）原料储料仓及秤重系统5套

预混料仓1.1m³原料仓5套，材质为304不锈钢，厚度为3mm，内壁均抛光处理，内有破拱装置。悬挂称重系统5套。

在投料平台人工将物料有投料口投入，投料口配置有进料口，仓顶除尘器接口及防粉尘开袋站及除尘系统。

工作原理：

   袋装的粉状原料由人工移至投料口， 打开投料口活动门，开袋站风机启动，开始抽风吸尘或由其她输送装置将物料从投料口投入后，下落进入原料储料仓，悬浮的粉尘被 吸附在过滤袋上，随着时间的增加而积附在滤袋上的粉尘越来越多，滤袋的阻力加大，通过性降低，此时由PLC控制系统，根据过滤袋上物料厚度，启动脉冲阀， 按顺序触发开启，气包内的压缩空气瞬时地经脉冲阀至喷吹管的各孔喷出，再经文氏管喷射到各对应的滤袋内；过滤袋在气流间反向作用下急剧膨胀，使积附在过滤 袋上的物料粉尘脱落，使过滤袋再生，被清掉的物料落入下箱体。积附在滤袋上的粉尘被周期性的脉冲喷吹清除，使滤袋始终保持较好的通过性，保证除尘系统的连 续运转。

  粉料投料口增设脉冲除尘系统，可解决粉料投料造成的粉尘飞扬及污染环境，确保工作环境良好。

  开袋站的设备组成包括：投料口、出料口、风机吸尘系统、布袋过滤器、脉冲反吹系统、电气控制系统等。详情咨询电话：18503860105（平总）QQ： 253791333  公司公众号：yfkj67
